O sistema VRF está entre as soluções mais avançadas da climatização moderna. Ele é utilizado em edifícios corporativos, clínicas, hotéis, escolas, indústrias, lojas, residências de alto padrão e empreendimentos que exigem controle térmico inteligente.

No entanto, apesar de ser cada vez mais comum em projetos de engenharia, muitas pessoas ainda não sabem exatamente como funciona o VRF, por que ele economiza energia e em quais situações ele realmente vale a pena.

Neste conteúdo, a SfriAr explica de forma completa o funcionamento do VRF, seus principais componentes, vantagens, cuidados de instalação, manutenção e diferenças em relação ao split convencional e ao sistema VRV.

O que é VRF?

VRF é a sigla para Variable Refrigerant Flow, que significa Fluxo de Refrigerante Variável. Na prática, trata-se de um sistema de ar-condicionado que controla de forma inteligente a quantidade de fluido refrigerante enviada para cada unidade interna.

Diferente dos sistemas convencionais, em que cada ambiente costuma depender de um equipamento independente, o VRF permite que uma ou mais condensadoras atendam várias evaporadoras. Dessa forma, é possível climatizar diversos ambientes com controle individual de temperatura.

Além disso, o sistema VRF utiliza tecnologia inverter, automação eletrônica e uma rede frigorígena projetada para distribuir o refrigerante conforme a necessidade real de cada zona climatizada.

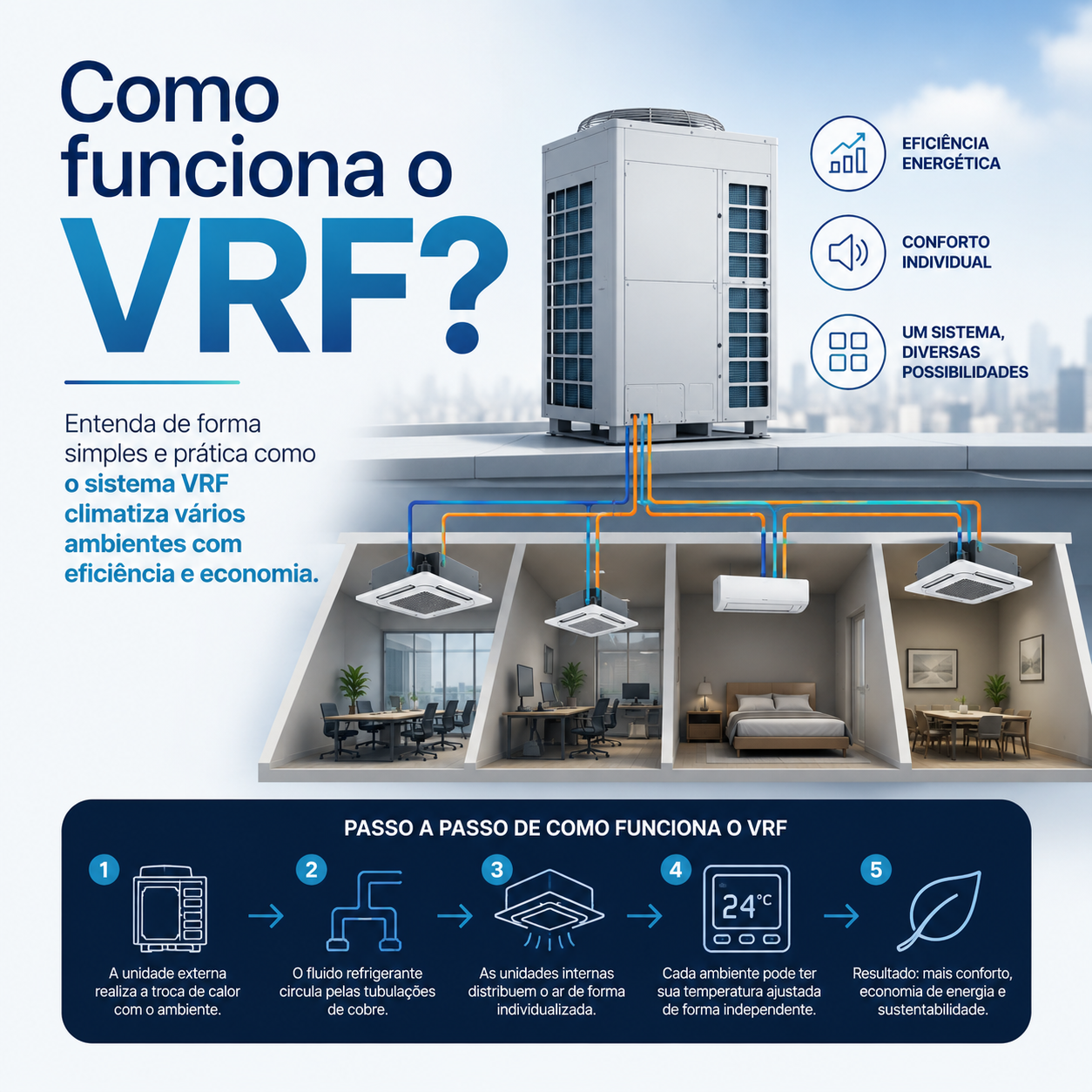

Como funciona o VRF na prática?

Para entender como funciona o VRF, imagine um sistema central capaz de identificar quanto cada ambiente precisa de climatização. Se uma sala está quente, ela recebe mais capacidade. Se outra já atingiu a temperatura desejada, o sistema reduz o envio de refrigerante para aquele ponto.

Portanto, o VRF não trabalha com uma operação fixa. Ele varia sua capacidade de acordo com a demanda térmica de cada ambiente, evitando desperdício de energia e melhorando o conforto dos usuários.

O compressor inverter da condensadora ajusta sua rotação continuamente. Assim, em vez de ligar e desligar repetidas vezes, o sistema trabalha de maneira progressiva, entregando somente a capacidade necessária para manter a temperatura estável.

Principais componentes de um sistema VRF

Um sistema VRF é formado por diversos componentes que precisam trabalhar em conjunto. Por isso, o projeto e a instalação exigem conhecimento técnico, ferramentas adequadas e atenção às recomendações do fabricante.

Unidade condensadora VRF

A condensadora é o equipamento externo responsável pela troca térmica e pelo controle do fluido refrigerante. Ela pode ser instalada em lajes técnicas, coberturas, áreas externas ou locais ventilados, desde que respeitadas as condições de instalação.

Em projetos maiores, as condensadoras podem ser modulares. Nesse caso, vários módulos trabalham em conjunto para atender uma carga térmica maior, mantendo flexibilidade e eficiência operacional.

Evaporadoras

As evaporadoras são as unidades internas responsáveis por climatizar os ambientes. O VRF permite a utilização de diferentes modelos, o que facilita a compatibilização com arquitetura, forro, layout e necessidade estética do projeto.

• Evaporadora Hi-Wall;
• Evaporadora cassete;
• Evaporadora dutada;
• Evaporadora piso-teto;
• Evaporadora console;
• Evaporadora de alta pressão para distribuição por dutos.

Tubulação frigorígena

A tubulação frigorígena transporta o fluido refrigerante entre condensadora e evaporadoras. No VRF, essa rede precisa ser dimensionada com precisão, considerando comprimentos, desníveis, diâmetros, derivações e limites técnicos do fabricante.

Além disso, a instalação deve seguir boas práticas de brasagem, limpeza da tubulação, isolamento térmico, teste de estanqueidade, vácuo e carga de fluido refrigerante quando necessário.

Refnets, headers e derivações

Os refnets e headers são acessórios responsáveis por dividir corretamente o fluxo de refrigerante entre as evaporadoras. Eles não devem ser improvisados, pois influenciam diretamente no equilíbrio do sistema e no desempenho da climatização.

Rede de comunicação

O VRF utiliza comunicação eletrônica entre condensadora, evaporadoras e controles. Dessa forma, o sistema consegue monitorar operação, temperatura, falhas, endereçamento das unidades e comandos de controle.

Por isso, cabos de comunicação, polaridade, aterramento e organização da infraestrutura são pontos críticos para evitar falhas intermitentes e erros de comunicação.

Controles e automação

O sistema VRF pode trabalhar com controles individuais, controles centralizados, automação predial e monitoramento remoto. Isso permite maior gestão energética e controle operacional em edifícios comerciais e corporativos.

Qual a diferença entre VRF e split convencional?

Uma dúvida muito comum de quem pesquisa como funciona o VRF é entender a diferença entre esse sistema e o split convencional. Embora ambos tenham a função de climatizar ambientes, a lógica de operação é bastante diferente.

VRF e VRV são a mesma coisa?

Na prática, VRF e VRV seguem o mesmo princípio de funcionamento: variação do fluxo de refrigerante conforme a demanda dos ambientes. A diferença principal está no uso comercial dos termos.

VRV é uma nomenclatura registrada pela Daikin, enquanto VRF é o termo genérico utilizado pelo mercado para se referir a esse tipo de sistema. Portanto, quando alguém pergunta como funciona o VRF, a explicação também se aplica ao conceito do VRV.

Para referência técnica de fabricante, você pode consultar também materiais sobre sistemas VRV no site da Daikin.

Quais são os tipos de sistema VRF?

Existem diferentes configurações de sistema VRF. A escolha depende da necessidade do projeto, da simultaneidade de uso, do tipo de ambiente e do nível de controle desejado.

VRF de refrigeração ou aquecimento

Esse tipo de sistema trabalha em uma única condição por vez. Ou seja, todas as evaporadoras operam em refrigeração ou todas operam em aquecimento, conforme a necessidade definida.

VRF com recuperação de calor

O VRF com recuperação de calor permite que diferentes ambientes operem em modos distintos ao mesmo tempo. Assim, uma sala pode estar resfriando enquanto outra recebe aquecimento, dependendo da configuração do sistema.

Esse tipo de solução é comum em edifícios com fachadas diferentes, áreas internas com cargas térmicas distintas e ambientes com necessidades simultâneas de conforto.

VRF condensação a ar e condensação a água

A maioria dos sistemas VRF utiliza condensação a ar, com unidades externas instaladas em áreas ventiladas. Entretanto, também existem soluções com condensação a água, mais comuns em projetos específicos e empreendimentos com infraestrutura adequada.

Onde o sistema VRF pode ser aplicado?

O sistema VRF é indicado para projetos em que existe necessidade de climatizar vários ambientes com controle independente. Além disso, ele é especialmente útil quando o projeto exige eficiência energética, menor impacto visual e flexibilidade de instalação.

• Edifícios corporativos;
• Clínicas e consultórios;
• Hotéis e pousadas;
• Escolas e universidades;
• Lojas e centros comerciais;
• Residências de alto padrão;
• Áreas administrativas de indústrias;
• Ambientes com múltiplas salas e usos diferentes.

Quais são as vantagens do sistema VRF?

As vantagens do sistema VRF aparecem principalmente em projetos com múltiplos ambientes. No entanto, para que esses benefícios sejam alcançados, é indispensável ter um projeto bem dimensionado e uma instalação de qualidade.

Eficiência energética

Como o VRF ajusta sua capacidade conforme a demanda, ele evita operação desnecessária em carga máxima. Consequentemente, o consumo de energia tende a ser mais eficiente em comparação com soluções convencionais mal aplicadas.

Controle individual por ambiente

Cada evaporadora pode ter controle próprio de temperatura. Dessa forma, uma sala de reunião, um escritório, uma recepção e uma diretoria podem operar com temperaturas diferentes dentro do mesmo sistema.

Menor impacto visual

Em vez de várias condensadoras espalhadas pela fachada ou cobertura, o VRF permite concentrar a infraestrutura externa de forma mais organizada. Isso melhora a estética e facilita a manutenção.

Flexibilidade de projeto

O sistema permite diferentes modelos de evaporadoras e pode ser adaptado a diversos layouts. Portanto, ele é muito utilizado em projetos arquitetônicos que exigem integração entre estética, conforto e engenharia.

Automação e gestão centralizada

Em empreendimentos corporativos, o VRF pode ser integrado a sistemas de automação predial. Assim, o gestor consegue controlar horários, temperaturas, zonas de operação e estratégias de economia.

O VRF economiza energia?

Sim, o VRF pode economizar energia quando é corretamente projetado, instalado e mantido. No entanto, é importante entender que a economia não depende apenas da tecnologia do equipamento.

O desempenho energético depende de fatores como carga térmica correta, seleção adequada das evaporadoras, comprimento da tubulação, isolamento, configuração de controles, rotina de uso e manutenção preventiva.

Portanto, um sistema VRF mal projetado pode perder parte das vantagens que justificam seu investimento. Por isso, o acompanhamento de uma empresa especializada é tão importante.

Como é feito o projeto de VRF?

O projeto de VRF deve começar pelo levantamento técnico. Nessa etapa, são avaliadas as características do imóvel, o perfil de uso, a carga térmica, a infraestrutura disponível e as restrições arquitetônicas.

Depois disso, a equipe técnica define capacidades, modelos de evaporadoras, posição das condensadoras, traçado de tubulações, pontos de dreno, alimentação elétrica, comunicação e acesso para manutenção.

Além disso, o projeto precisa considerar limites de comprimento de tubulação, desnível, quantidade de evaporadoras, fator de simultaneidade e recomendações do fabricante.

Como é feita a instalação de um sistema VRF?

A instalação de VRF exige uma execução mais técnica do que sistemas convencionais. Isso ocorre porque o VRF depende de uma rede frigorígena extensa, comunicação eletrônica entre unidades e parâmetros específicos de fabricante.

1. Marcação e infraestrutura

Primeiramente, a equipe realiza a marcação dos pontos de evaporadoras, condensadoras, passagem de tubulação, drenos, elétrica e comunicação. Essa etapa evita conflitos com estrutura, forro, iluminação e demais instalações.

2. Instalação da tubulação frigorígena

Em seguida, são instaladas as linhas de cobre, refnets, isolamento térmico e suportação. A qualidade da brasagem e a limpeza da tubulação são fundamentais para proteger o compressor e evitar contaminação interna.

3. Dreno e elétrica

O dreno precisa ter caimento adequado ou bomba de dreno quando necessário. Já a elétrica e a comunicação devem seguir as especificações do fabricante e do projeto executivo.

4. Teste de pressão e vácuo

Antes da partida, a rede deve passar por teste de estanqueidade e vácuo adequado. Dessa forma, é possível identificar vazamentos e remover umidade do sistema.

5. Startup

Por fim, é realizado o startup. Nessa etapa, são configurados endereçamentos, controles, parâmetros de operação, testes de funcionamento e verificação de desempenho.

Quais erros devem ser evitados em sistemas VRF?

Muitos problemas em VRF não surgem por defeito do equipamento, mas por falhas de projeto, instalação ou manutenção. Portanto, conhecer os erros mais comuns ajuda a evitar prejuízos.

• Dimensionar o sistema sem cálculo de carga térmica;
• Ignorar limites de tubulação e desnível do fabricante;
• Improvisar refnets ou derivações;
• Usar isolamento térmico inadequado;
• Executar brasagem sem nitrogênio;
• Não realizar vácuo corretamente;
• Instalar comunicação sem critério técnico;
• Não prever acesso para manutenção;
• Não realizar startup conforme orientação técnica.

Manutenção preventiva em VRF

A manutenção preventiva é essencial para preservar o desempenho do VRF. Como o sistema possui eletrônica embarcada, sensores, compressores inverter, ventiladores, placas e uma rede frigorígena integrada, a falta de manutenção pode gerar falhas caras e perda de eficiência.

A rotina de manutenção deve incluir limpeza de filtros, inspeção das evaporadoras, verificação das condensadoras, análise de pressão e temperatura, inspeção elétrica, limpeza de serpentinas, avaliação de drenos e leitura de códigos de erro quando necessário.

Além disso, em ambientes empresariais, a manutenção pode estar vinculada ao PMOC, especialmente quando o sistema faz parte da climatização de uso coletivo.

VRF precisa de PMOC?

Quando o sistema de climatização atende ambientes de uso coletivo, pode haver necessidade de PMOC conforme as exigências aplicáveis ao tipo de empreendimento e à instalação. Portanto, é importante avaliar o contexto da edificação e a capacidade instalada.

O PMOC contribui para a organização das rotinas de manutenção, controle de registros, inspeções, limpeza e operação adequada dos sistemas de climatização.

Para entender melhor esse tema, veja também nosso conteúdo sobre tudo sobre PMOC.

Quanto custa um sistema VRF?

O custo de um sistema VRF varia conforme a capacidade, quantidade de ambientes, modelos de evaporadoras, distância de tubulação, complexidade da instalação, marca dos equipamentos e necessidade de automação.

Por isso, não é recomendado comparar apenas preço por equipamento. O correto é avaliar o sistema como solução completa, considerando projeto, instalação, infraestrutura, startup, manutenção e economia operacional ao longo do tempo.

Em muitos casos, o investimento inicial do VRF é maior do que o de sistemas convencionais. No entanto, a eficiência, o controle e a vida útil podem tornar a solução mais vantajosa no médio e longo prazo.

Quando o VRF vale a pena?

O VRF costuma valer a pena quando o projeto possui múltiplos ambientes, necessidade de controle individual, operação frequente e preocupação com consumo de energia. Além disso, é uma solução indicada para obras em que estética, automação e organização da infraestrutura são importantes.

• Quando existem vários ambientes para climatizar;
• Quando o cliente precisa de controle individual por sala;
• Quando há limitação de espaço para várias condensadoras;
• Quando o consumo de energia é um fator decisivo;
• Quando o projeto exige solução técnica e profissional;
• Quando há necessidade de automação ou controle centralizado.

Quando o VRF pode não ser a melhor escolha?

Apesar das vantagens, o VRF não é obrigatório para todos os projetos. Em ambientes pequenos, com poucos pontos de climatização e uso simples, um split convencional ou multisplit pode ser mais adequado.

Portanto, a melhor decisão depende de uma análise técnica. O ideal é comparar investimento inicial, consumo previsto, complexidade da instalação, necessidade de controle, espaço disponível e perfil de uso.

Como escolher uma empresa para instalar VRF?

Escolher a empresa correta é uma das etapas mais importantes. Um sistema VRF depende de projeto, instalação e startup bem executados. Caso contrário, o cliente pode enfrentar falhas de comunicação, vazamentos, baixa eficiência e dificuldade de manutenção.

A empresa contratada deve ter conhecimento em climatização, leitura de projeto, tubulação frigorígena, elétrica, comunicação, dreno, automação e manutenção preventiva.

A SfriAr atua com instalação de VRF e VRV, projetos de climatização, PMOC, manutenção e soluções completas para empresas que buscam desempenho e segurança técnica.

Conclusão: como funciona o VRF?

O VRF funciona por meio do controle inteligente do fluxo de refrigerante. Em vez de operar sempre em carga máxima, o sistema ajusta sua capacidade conforme a demanda de cada ambiente, proporcionando conforto, eficiência e controle individual.

Além disso, o VRF permite atender vários ambientes com uma infraestrutura mais organizada, menor impacto visual e possibilidade de automação. Por esse motivo, é uma solução muito utilizada em projetos corporativos, comerciais, residenciais de alto padrão e empreendimentos com alta exigência técnica.

Entretanto, para que o sistema entregue todo seu potencial, é indispensável contar com projeto adequado, instalação profissional, startup correto e manutenção preventiva. Dessa forma, sua empresa evita falhas, reduz desperdícios e aumenta a confiabilidade da climatização.

Conteúdo desenvolvido pela SfriAr Engenharia e Climatização para orientar clientes, gestores e profissionais que desejam entender como funciona o VRF e quando essa solução é indicada.

FAQ sobre como funciona o VRF
